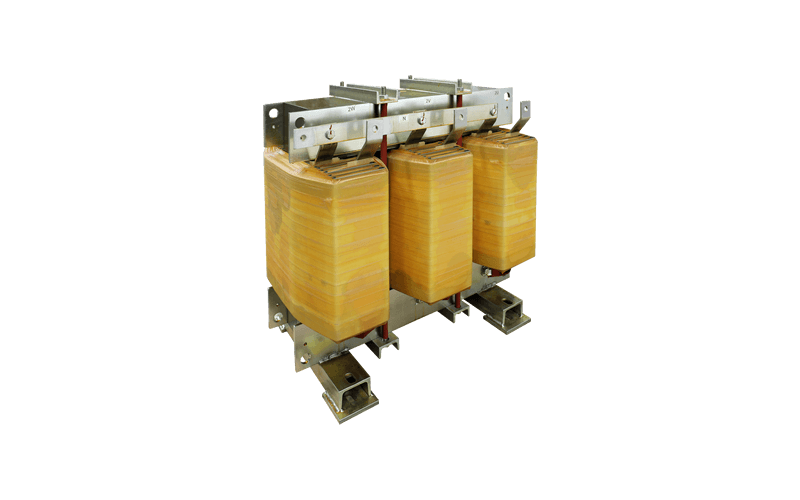

TRANSFORMADORES DE AISLACIÓN
Son transformadores diseñados y construidos expresamente para garantizar la protección de la carga mediante la separación galvánica entre la alimentación y el equipo.
Los sectores típicos para su aplicación son instalaciones de; telecomunicaciones, alimentación de centros de datos, alimentación para UPS, protección de líneas de bypass, instalaciones para edificios públicos.
El transformador de aislación lleva siempre una pantalla electrostática entre el devanado primario y el secundario para la atenuación de las interferencias y la descarga a masa de sobretensiones.
Los devanados están construidos con configuración triángulo/estrella o triángulo/zig-zag (con centro estrella disponible) para eliminar el tercer armónico y los de orden múltiplo de tres.
Transformadores K para cargas no lineales
Se trata de transformadores de aislación diseñados expresamente (transformadores K) para operar en sistemas eléctricos con fenómenos distorsionadores debidos al hecho de que las cargas no lineales generan altos niveles de armónicos. Las típicas cargas no lineales son los ordenadores, luminarias, los accionamientos con velocidad variable, inversores, soldadoras, etc. Los armónicos generados se traducen en una mayor absorción de corriente y por tanto en un aumento de las pérdidas. Siendo así, con el fin de garantizar el cumplimiento de los límites de temperatura definidos por la clase térmica, el diseño del transformador deberá tener en cuenta la presencia de dichos armónicos. El grado de influencia de la distorsión armónica lo indica el factor K: cuanto más alto es el valor de K, mayor es el contenido armónico que tiene que soportar el transformador sin dañarse.
Algunos ejemplos de perfil de K los vemos en la siguiente tabla:
K1 Hornos de resistencia motores, transformadores de control y distribución.
K4 Soldadoras, hornos de inducción, iluminación fluorescente, control estático.
K13 Equipos para telecomunicaciones.
K20 Centros de datos, accionamientos de velocidad variable, equipos para elaboración de datos, PC.
Hay que recordar que un transformador K no anula los armónicos presentes en el sistema (con excepción del tercero y sus múltiplos), pero sí puede tolerar sus efectos. Dado lo anterior, con el fin de eliminar o reducir el contenido armónico, se recomienda colocar sistemas de filtrado de armónicos adecuados.
Al margen de las potencias y de las tensiones nominales estándar definidas en las siguientes tablas, Ortea puede satisfacer cualquier exigencia específica.
DYN11 K4
Datos técnicos modelos estándar 10-2500kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
DYN11 K13
Datos técnicos modelos estándar 8-2000kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
DYN11 K20
Datos técnicos modelos estándar 7-1800kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
DZN0 K4
Datos técnicos modelos estándar 10-2500kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
DZN0 K13
Datos técnicos modelos estándar 8-2000kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
DZN0 K20
Datos técnicos modelos estándar 7-1800kVA
Los datos citados se consideran válidos con tensión primaria 400V±10% y una relación de transformación de hasta 1:2
Las pérdidas de carga se refieren a 115°C con carga lineal, tensión de red nominal a 50Hz y potencia nominal
Color estándar armario: RAL 7012
Clase de temperatura: H (otros bajo petición)
